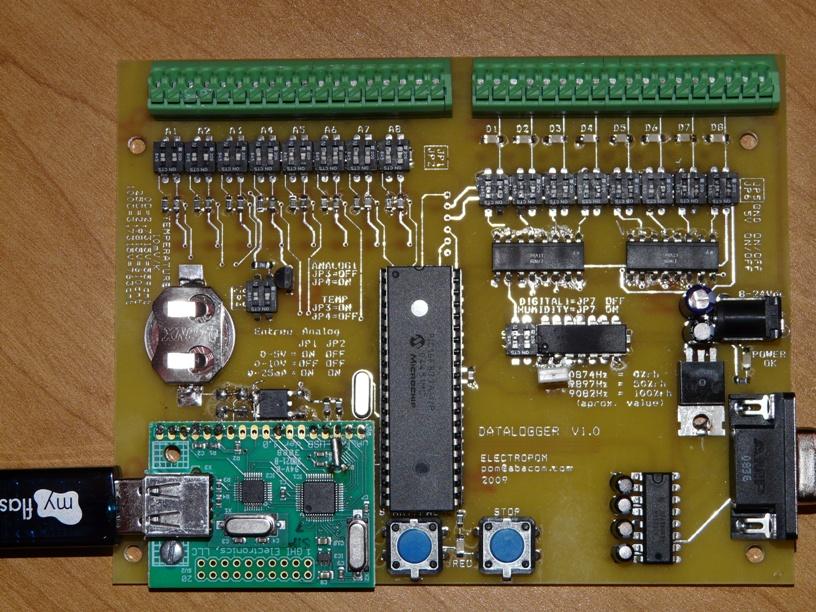

Enregisteur USB haute capacité
Vue d’ensemble
Cet appareil permet d’enregistrer des signaux analogiques et digitaux sur une longue période de temps. L’utilisation d’une clé USB comme média de stockage permet une acquisition pouvant s’étendre à plusieurs années. Elle permet aussi une utilisation autonome et pratique sur tout ordinateur compatible, sans logiciel à installer car l'appareil enregistre les valeurs dans un fichier compatible Excel (.csv)
Les exemples d'application sont multiple :
- Compteur de trafique routier
- Enregistrement de la température de huit endroits en même temps avec la vitesse de cinq ventilateurs différents
- Détection de sur/sous-tension d'une alimentation électrique avec l'enregistrement de la formeprécise du défaut
- Enregistrement de la consommation électrique à long terme
- Enregistrement du taux d'ensoleillement, température, humidité, vitesse du vent, etc... minute par minute sur toute l'année.
- Mesurer l'efficacité de n'importe quel système
Et encore plus.....
Si vous n'êtes pas sûr que cet appareil peut combler vos besoins, n'hésitez pas à nous demandez conseils.
Voici quelque détails
 Entrées analoguesLes huit entrées analogues sont configurables pour des plages de 0-5V, 0-10V ou 0-25mA et ont une résolution de 0,1%. Selon la configuration, la vitesse de lecture se situe entre 500 et 50 000 lectures/s.
Entrées digitales

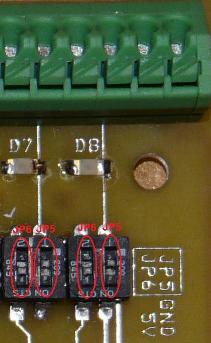

Les huit entrées digitales fonctionnent de façon binaire, ON ou OFF.Chaque entrée peut supporter jusqu’à 24V de façon continue. Elles sont isolées individuellement mais deux interrupteurs permettent de relier directement la borne – à la référence et la borne + au 5V. Ce qui permet d'utiliser une variété de connection.
Les entrées digitales 1,5,6,7 et 8 peuvent aussi servir de compteur de fréquence et d’événement. De plus, l’entrée #1 peut servir de déclencheur pour démarrer une acquisition en mode rafale haute vitesse (BURST). La fréquence maximale sur ces entrées est de 10kHz.
La Clé USB
Une clé USB est nécessaire pour l’enregistrement des données. La configuration et le mode de fonctionnement de l’appareil est inscrit sous format texte dans le fichier Config.ini qui doit être situé dans le répertoire racine de la clé USB. Un exemple du fichier config.iniest disponible dans la section Téléchargement. Les enregistrements effectués par l’appareil sont situés dans le répertoire "Log" de la clé USB etportent l'extension.CSV (Comma Separate Value).Ce format permet de les ouvrir facilement avec un logiciel tableur comme Excel.
|
